─高速・高精度な点群取得が鉄道DXを加速する─
※トロおよびテストコースのご協力：株式会社協栄エンジニアリング 様
※使用機材：RIEGL社製TLS VZ-600i
鉄道インフラの維持管理や高度化が求められる中、3次元レーザースキャナーを活用した点群計測は、これまでにない価値を鉄道業界にもたらしています。
RIEGL社製 VZ-600i は、卓越した計測スピードと高精度を兼ね備えた3次元レーザースキャナーです。
VZ-600iを用いることで、線路内という制約の多い環境においても、短時間で高密度な点群データを取得することが可能です。
計測時間の大幅な短縮は、作業効率の向上だけでなく、現地作業時間の削減による安全性向上にも貢献します。
取得した点群データは、線路や軌道周辺構造物の形状把握、変位・クリアランス確認、設備管理の高度化など、さまざまな用途へ展開可能です。
高速計測というVZ-600iの強みを活かすことで、鉄道分野における3次元データ活用は、点検・維持管理から将来を見据えたDXへと進化します。
VZ-600iを通じて、鉄道業界における3次元計測の新たな可能性を提案します。
線路上で資材や人員を運ぶための、動力を持たない小型の運搬車両＝通称：“トロ”に地上型レーザースキャナーを搭載
TLSとしてのスタンダードな使用方法“Static計測”およびRIEGL社製TLSのみ可能な“Kinematic計測”の2種類にて試験計測を実施
株式会社協栄エンジニアリング様のご協力のもと、レールテストコースをお借りし試験計測を実施

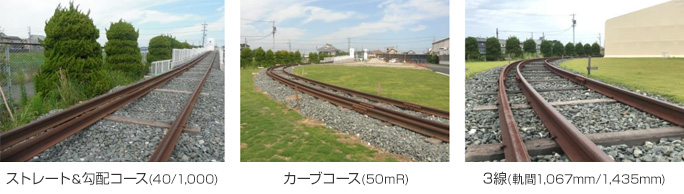

レールテストコースは直線・曲線・勾配・2軌間におけるさまざまな実走行を想定した全長120ｍのコース
(株式会社協栄エンジニアリング様HPより抜粋)

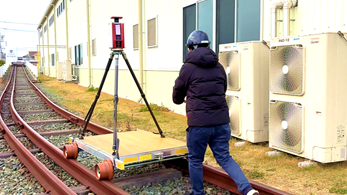

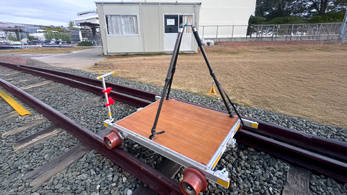

トロ天面部に三脚を固定しTLSをセット

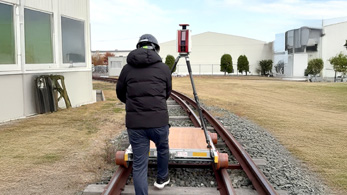

計測はStatic計測／Kinematic計測の2種を実施し、共に人による手押しで移動
Static計測結果 ─1か所30秒スキャン(RGB情報も同時取得）

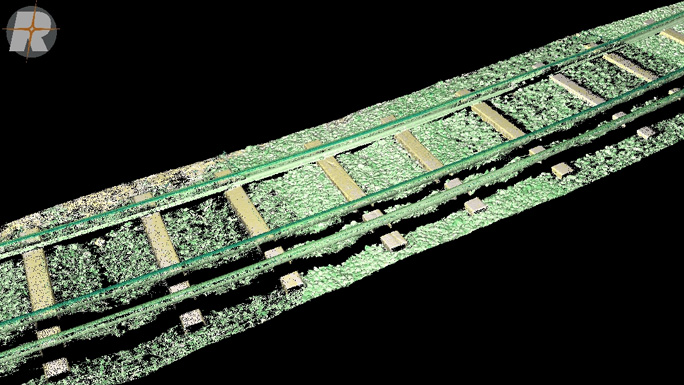

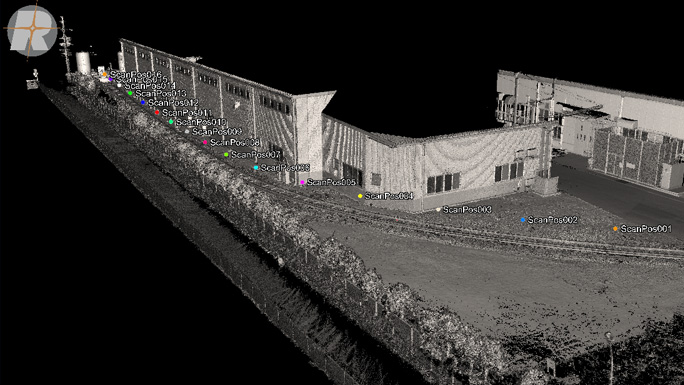

計測データ：反射率表示

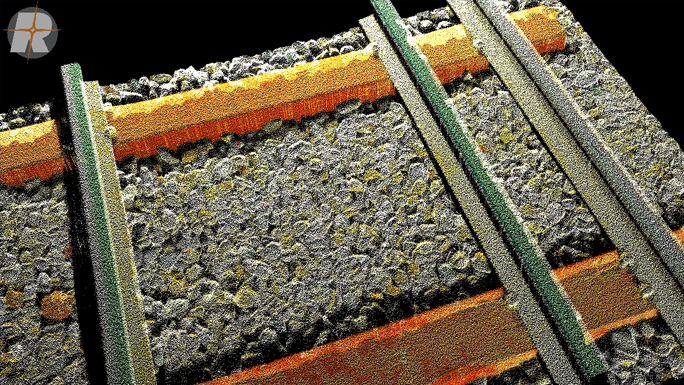

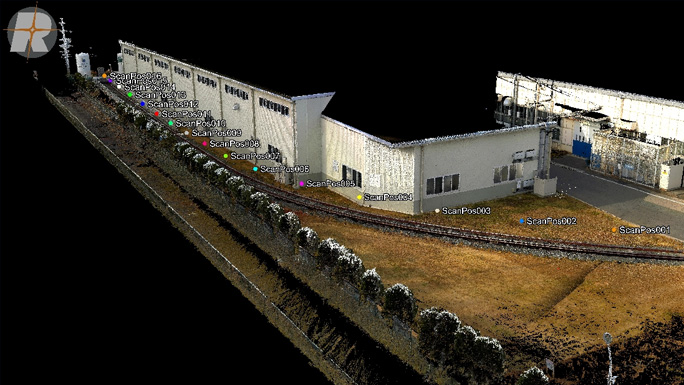

計測データ：カラー表示

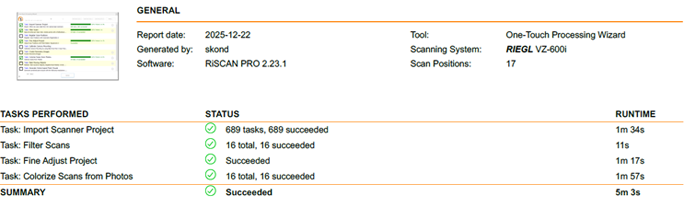

RIEGL社製TLS専用処理ソフト“RiSCAN PRO” 処理結果
| 計測日 | 2025.12.17(水) |
|---|---|
| 計測個所 | 16か所（16ポジション）約7ｍ間隔 |
| 計測時間 | 14:15～14:32（17分）※1か所≒1分程 |
| データ処理時間 | 5分3秒 ※自動合成は計測中にスキャナー内部で実施 |

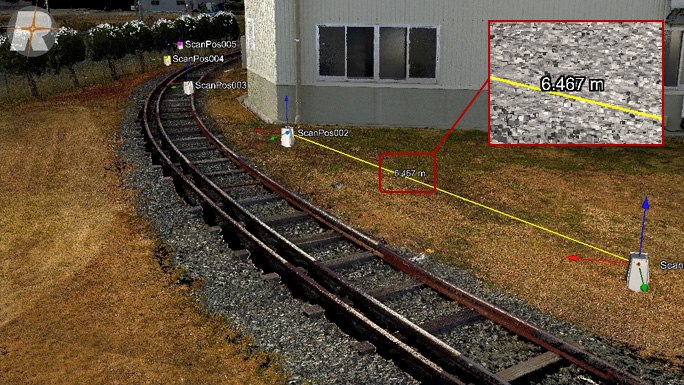

| 計測間隔 | 約6.5ｍ前後（色のついた●箇所が設置位置） |

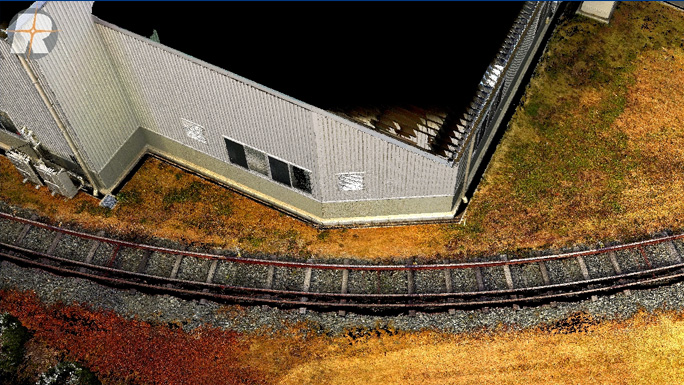

VZ-600i – Static計測データ：参考例

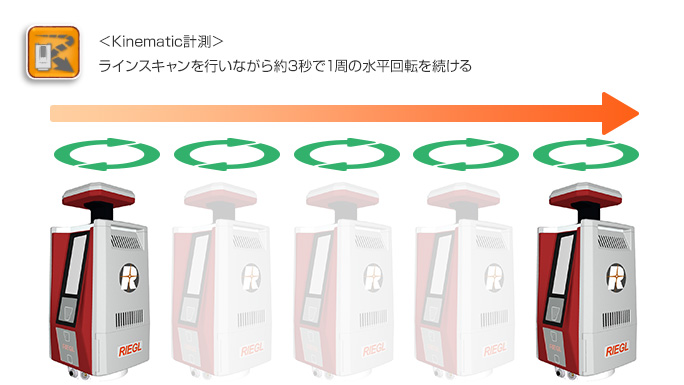

Kinematic計測─ラインスキャンを行いながら約3秒で1周の水平回転を続ける

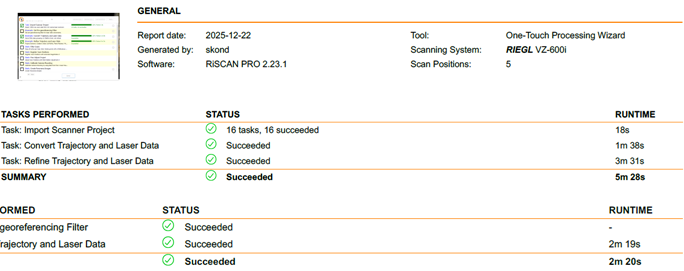

RIEGL社製TLS専用処理ソフト“RiSCAN PRO” 処理結果
| 計測日 | 2025.12.17(水) |
|---|---|
| 計測個所 | テストコース 1往復 |
| 計測時間 | 14:35～14:41（6分） |
| データ処理時間 | 5分28秒 |
| 計測間隔 | 2分20秒 |

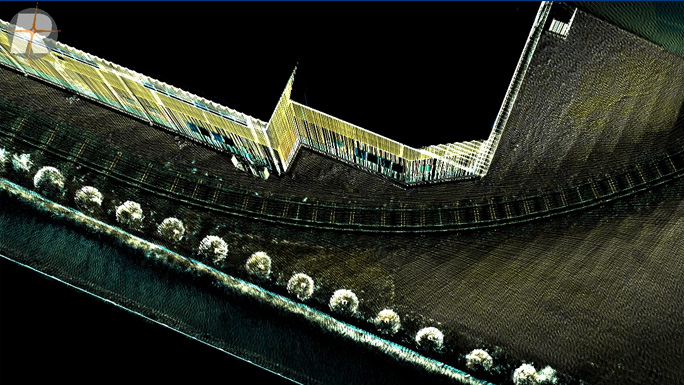

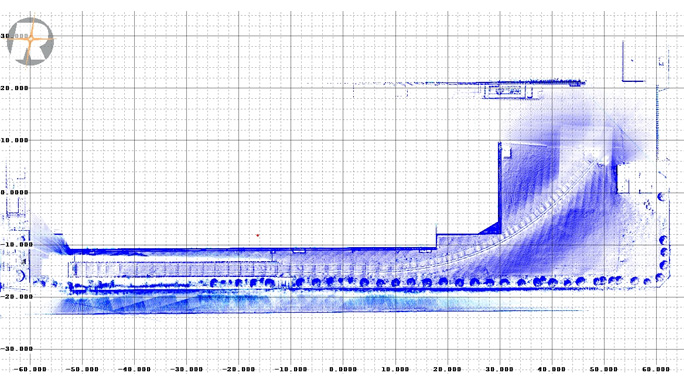

VZ-600i – Kinematic計測データ：参考例

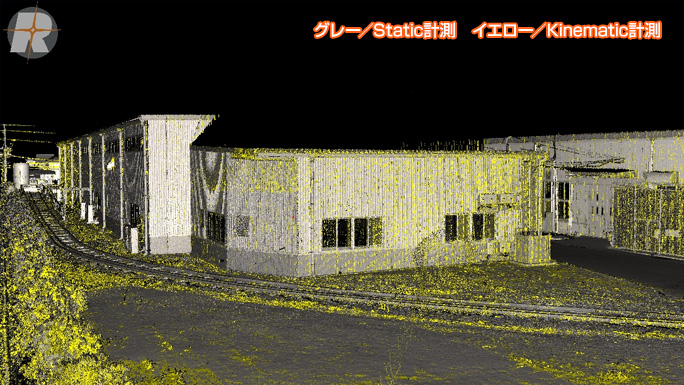

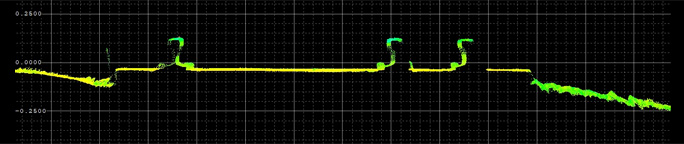

Static計測データとKinematic計測データを重ねる事も可能
